Теплый пол в комбинированной системе отопления с радиаторами
Варианты организации теплого пола
Обогрев помещения от точечных источников, таких как радиаторы или конвекторы, связан с рядом неудобств:
- • неравномерность прогрева помещения;
- • использование полезного пространства;
- • удорожание за счет стоимости самих обогревательных элементов;
- • возникновение конвекционных потоков воздуха.
Этих недостатков лишено использование теплого пола в качестве отопительного элемента. При этом получаем равномерно прогретый объем помещения и дополнительный комфорт от прикосновения к поверхности пола.
Основная идея заключается в том, чтобы вмонтировать непосредственно под поверхность пола нагревательные элементы. Это могут быть электрические маты или тонкий трубопровод, уложенный определенным образом на утеплитель и залитый слоем цементной стяжки. Однако, не во всех помещениях и не с каждым типом покрытия возможно использование теплого пола. Рассмотрим вариант комбинированной системы отопления с радиаторами и низкотемпературным водяным теплым полом на примере двухтрубной системы отопления.
Подключение насосно-смесительного узла к высокотемпературному контуру отопления
Известно, что теплоноситель в двухтрубной системе отопления может разогреваться до 80°С в подаче и остывать до 60°С в обратке. При этом температура в подающем коллекторе теплого пола должна составлять 30-45°С, поэтому контур теплого пола еще называют низкотемпературным. Из-за разницы температур напрямую подключать контур теплого пола к системе отопления нельзя.
Для понижения температуры используют насосно-смесительный узел, состоящий из циркуляционного насоса, трехходового смесительного клапана и байпасной трубки. Трехходовой клапан управляется термостатической головкой либо электроприводом и обеспечивает подмес горячей воды из высокотемпературного контура в подающий коллектор теплого пола. Для отбора горячей воды из высокотемпературного контура можно использовать гидравлический разделитель или 2-х/3-х контурный коллектор, а можно, как в нашем случае, найти более экономичное решение — узел низкотемпературного контура GEFFEN МКС 70. Вариант с коллекторами значительно дороже, т.к. на каждый контур коллектора придется установить насосный модуль в дополнение к котловому насосу. В случае использования узла низкотемпературного контура МКС 70 для высокотемпературного контура можно использовать внутрикотловой насос.

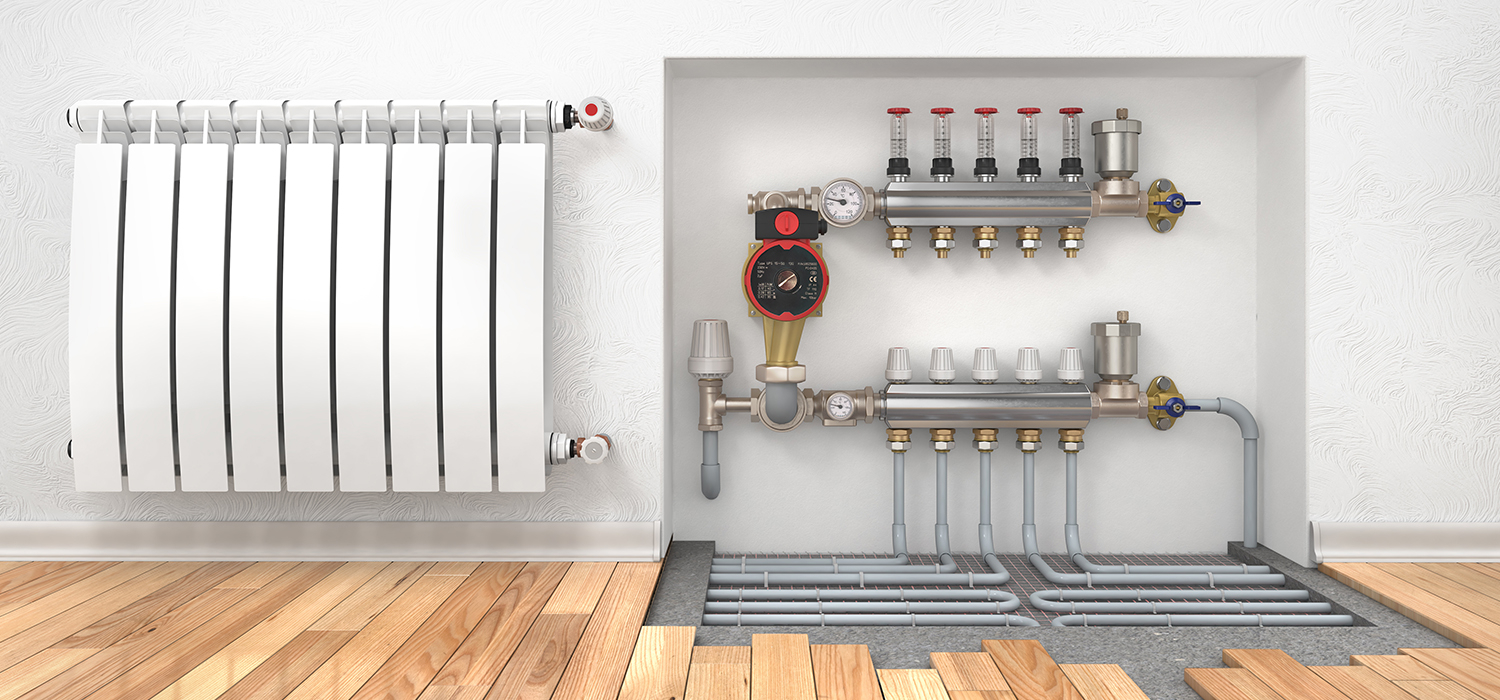

На практике желательно устанавливать оборудование в специализированные коллекторные шкафы. В нашем примере использован шкаф GROTA. В качестве коллектора теплого пола можно использовать коллекторную группу в сборе VALTEC со встроенными расходомерами. Расходомеры необходимы для балансировки петель теплого пола, если используются петли разной длины. Также в данном коллекторе уже установлены автоматические воздухоотводчики.
Совет: используйте шаровые краны для возможности обслуживания узла теплого пола без необходимости сливать систему отопления. Перед входом в котел рекомендуется устанавливать сетчатый фильтр, чтобы окалина и строительный мусор, который может попасть в трубопровод при монтаже, не оседал в теплообменнике котла.
Для корректной работы смесительного узла через него постоянно должен протекать разогретый теплоноситель, поэтому такой узел можно применять только в комбинации с радиаторной системой. Фактически, узел теплого пола использует емкость системы как некий бойлер, из которого происходит забор тепла. При этом котловой насос должен быть настроен на постоянную циркуляцию, чтобы была возможность переносить тепло из высокотемпературного контура.
Предложенное решение можно использовать как для двухтрубной, так и для однотрубной автономной смешанной системы отопления с настенным газовым или электрическим котлом с принудительной циркуляцией и площадью теплого пола до 100 кв. метров.
