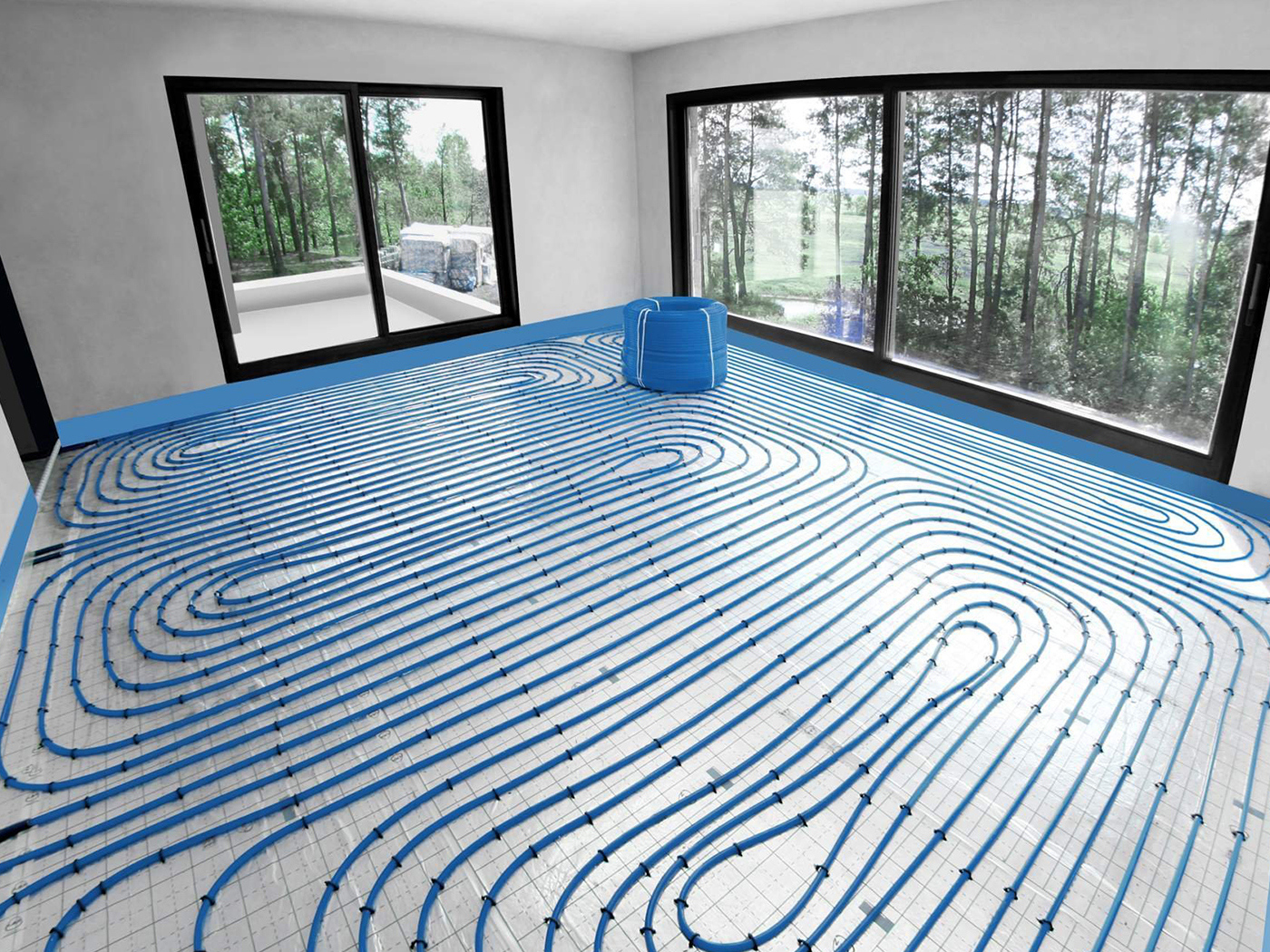

Теплый пол в системе индивидуального отопления, варианты решения

Теплый пол небольшой (до 10 м2) площади

Не будем повторяться и рассказывать о преимуществах теплых полов — о них и так много написано. В этой статье также не будут освещены вопросы общестроительного характера — как осуществить непосредственную раскладку труб, заливку стяжки и т.п.

Остановимся более подробно на оборудовании, которое позволит реализовать систему «теплый пол» и сделать вашу жизнь комфортнее.

Рассмотрим самый простой из возможных вариантов — у вас квартира или небольшой домик с настенным котлом и несколькими радиаторами, а теплый пол очень хочется, хотя бы в санузле или кухне. Сразу оговоримся, что максимальная площадь теплого пола в одном помещении в данном случае может составлять не более 10-15 м2.

В качестве устройства, регулирующего температуру в теплых полах, используется ограничитель температуры обратного потока. Схема подключения регулятора температуры обратного потока фирмы Heimeier к существующей или новой системе отопления представлена слева. Для подключения используются фитинги «евро-конус».

При необходимости сделать теплый пол в помещении больше 15 м2 или в нескольких помещениях необходимо использовать несколько регуляторов температуры обратного потока. Более подробно ознакомиться с устройством и принципом работы этих регуляторов можно на сайтах производителей Heimeier, Valtec

Теплый пол значительной (100-150 м2) площади

При желании сделать теплый пол большей площади, например, на всем цокольном или первом этаже, к инженерной реализация этой задачи можно подойти двумя путями.

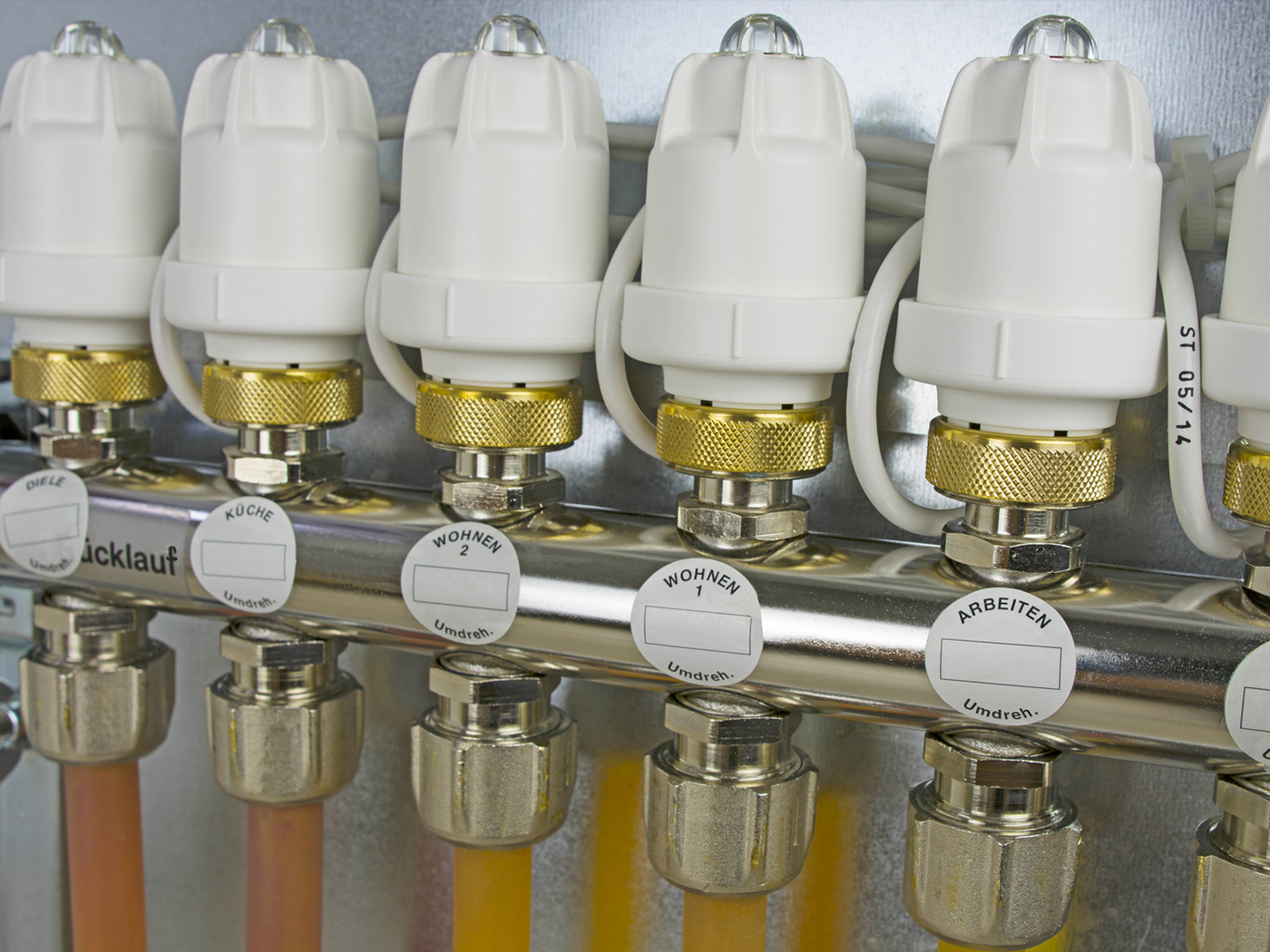

Первый, и самый правильный путь, — задуматься о необходимости теплых полов еще на стадии проектирования всей системы отопления. Система отопления гидравлически разделяется на контуры (по типу или назначению потребителя тепла), и за работу системы будет отвечать один или несколько смесительных насосных модулей, монтируемых в непосредственной близости от котла. Смесительный насосный модуль будет доставлять теплоноситель к коллекторному шкафу. К коллектору, расположенному в шкафу (в данном случае желательно использование коллектора с ротаметрами для простоты и удобства настройки петель теплого пола) подключаются трубы из сшитого полиэтилена или металлопластика петель теплого пола. Подключение к коллектору также происходит при помощи фитингов стандарта евро-конус.

Более подробно с подбором элементов системы отопления в данном случае, а также с ее принципиальной схемой можно ознакомиться на сайте отечественного производителя модульных коллекторных систем GEFFEN .

Второй вариант организации теплых полов значительной площади — установка насосно-смесительно узла непосредственно в коллекторный шкаф. В данном случае насосный модуль работает как дополнение к циркуляционному насосу системы отопления для преодоления дополнительного гидравлического сопротивления системы «теплый пол». Необходимая температура теплоносителя поддерживается в насосном модуле.

Схемы монтажа насосно-смесительных узлов могут отличаться у различных производителей: узел низкотемпературного контура и модуль смесительный с насосом GEFFEN монтируется на обратке. Особенностью насосно-смесительных модулей Valtec является то, что они позволяют объединить в одном коллекторном шкафу коллекторы как для радиаторов, так и для теплого пола.
