Оборудование используемое в индивидуальных тепловых пунктах
Классификация тепловых пунктов
Тепловые пункты подразделяются на две большие группы:
1) индивидуальные (ИТП) — для присоединения систем отопления, вентиляции, горячего водоснабжения (ГВС) одного здания или его части;
2) центральные (ЦТП) — для присоединения вышеуказанных инженерных систем от двух зданий и более.
По расположению относительно объекта теплоснабжения тепловые пункты могут быть:
— отдельно стоящие;
— пристроенные к зданиям и сооружениям;
— встроенные в здания и сооружения.

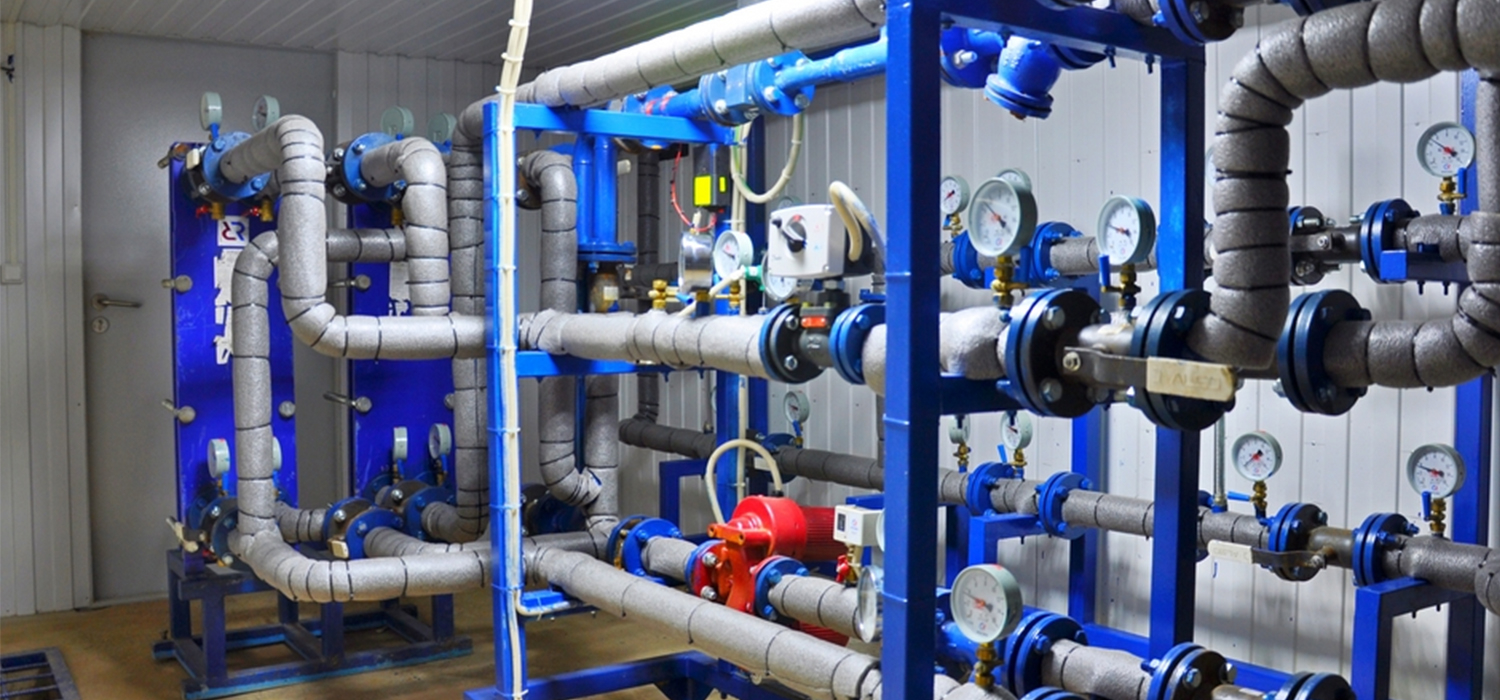

Внутри тепловых пунктов размещается оборудование различных типов и назначения, а именно, теплообменники, насосы, трубопроводная арматура, приборы контроля, управления и автоматизации и др.
Тепловой пункт позволяет решить следующие задачи:
— преобразование вида теплоносителя или его параметров;
— контроль параметров теплоносителя;
— регулирование расхода теплоносителя и распределение его по системам потребления теплоты;
— отключение систем потребления теплоты;
— защита местных систем от аварийного повышения параметров теплоносителя.
Через тепловой пункт можно также заполнять систему отопления, осуществлять её подпитку и размещать оборудование водоподготовки для сети ГВС.
Законодательная база об ИТП
Нормативные документы рекомендуют применять оборудование для ИТП в виде крупных элементов блочной заводской готовности, которые удобно доставлять на объект, что позволяет значительно сокращать время монтажа.
СП 41-101-95 «Проектирование тепловых пунктов» рекомендует производить подключение ИТП к тепловым сетям, как правило, по зависимой схеме.

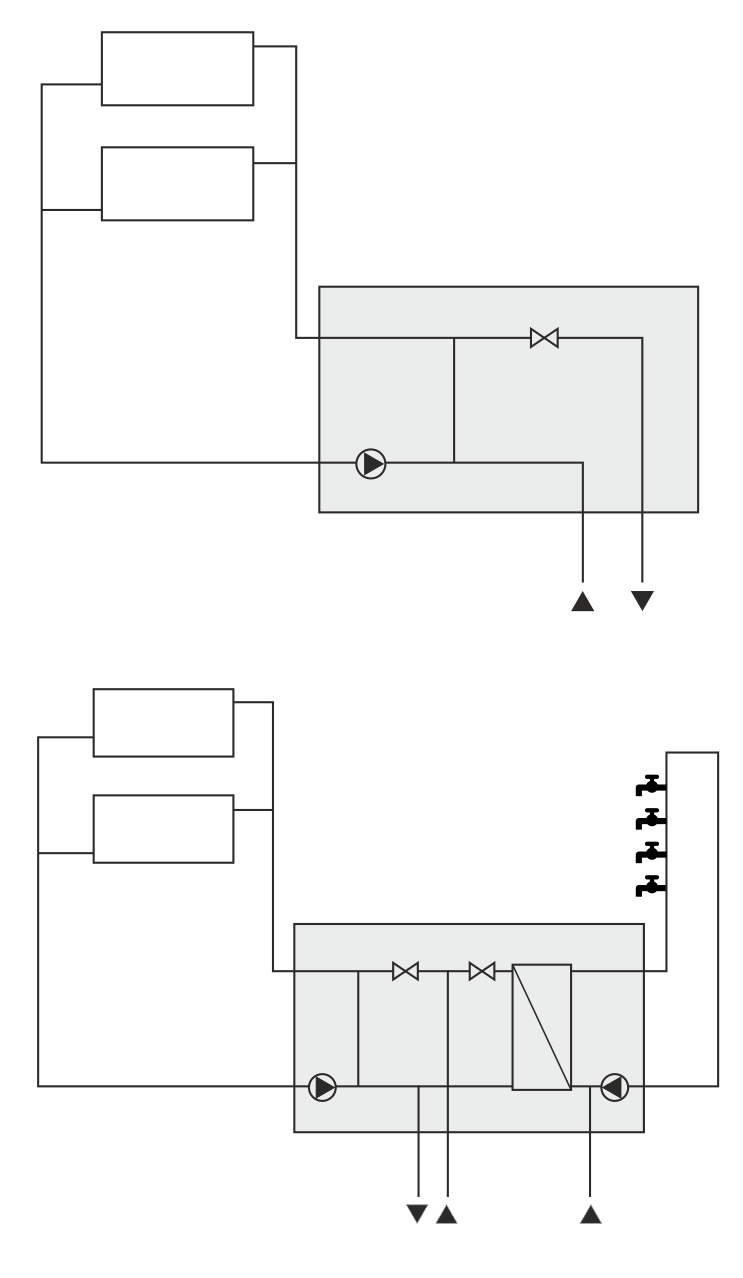

На компоновку и состав оборудования, входящего в состав ИТП, будет оказывать влияние наличие блока приготовления горячей воды для ГВС (через пластинчатый теплообменник), а также количество систем отопления (объектов), подключенных к тепловой сети.
В настоящее время в Российской Федерации государственную поддержку получают программы повышения энергоэффективности и энергосбережения, предусматривающие автоматическое регулирование работы систем отопления по погодозависимому графику. Реализация такого технического решения возможна путем присоединения ИТП к тепловой сети только через насосный узел смешения.
Оборудование, входящее в ИТП

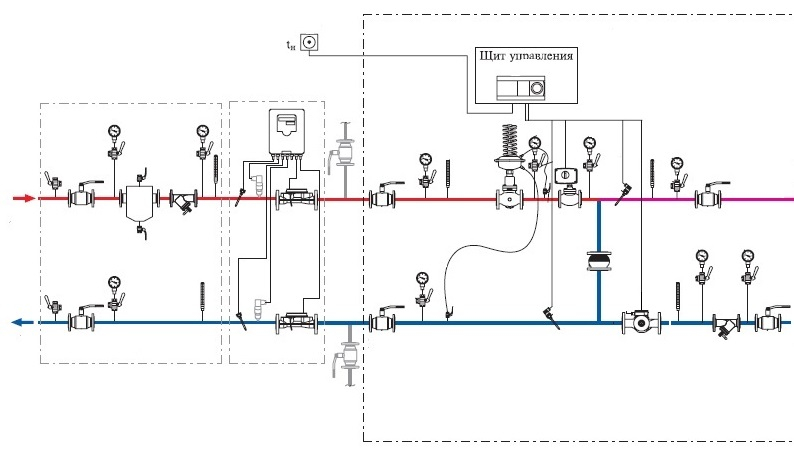

В схеме любого современного ИТП присутствуют:
Узел учета тепловой энергии, состоящий из следующих основных элементов:
— 2 расходомера, установленные на подаче и обратке;
— 2 термометра сопротивления, с которых считываются данные о температуре теплоносителя, поступающего и выходящего из ИТП;
— блок вычислителя.
Узел учета позволяет получить существенный экономический эффект и сэкономить до 20% количества тепла, которое теплоснабжающие организации обычно списывают на потребителя (утечки из труб, естественное понижение температуры теплоносителя в теплотрассах и т.п.).
Автоматика регулирования параметров теплоносителя по погодозависимому графику.
Она включает в себя контроллер, к которому подключаются датчики температуры наружного воздуха, подачи и обратки, и который управляет исполнительными устройствами: двухходовым седельным клапаном с электроприводом и насосом.
В алгоритме работы автоматики есть возможность программирования суточных и недельных графиков потребления тепла и горячей воды.
Внедрение системы автоматического регулирования дает существенный экономический эффект — до 30 % снижения затрат.
Трубопроводная арматура, представленная шаровыми кранами, дисковыми поворотными затворами, фильтрами грубой очистки теплоносителя, регуляторами перепада давления, обратными клапанами, а также устройствами безопасности и предохранительными клапанами.
Для повышения энергоэффективности ИТП они должны быть оборудованы циркуляционными насосами с частотным регулированием.
В случае присутствия в составе ИТП блока подготовки ГВС в схему добавляются пластинчатые теплообменники и насосы контура рециркуляции.
